概述

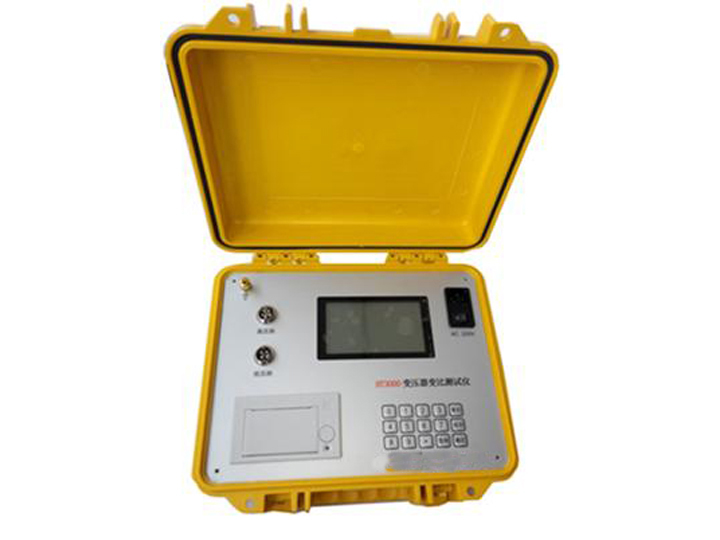

我国电力系统实行两部制电价，除了收取计量装置所计量的费用外，还要根据变压器容量收取基本电费，对于较大用户在投运变压器时还要一次性交纳增容费。随着电力行业的发展，用电量的增大，自有变压器和私人承包变压器已渐渐占据了配变中相当的份额，有的为了达到少交费、多用电的目的而采取的各种弄虚作假的手法（主要是改、换变压器铭牌），有些用户年偷电费额达数十万之多，对此，电力部门苦于没有有效的控制手段。该仪器自带大容量可充电的锂电池，在测量变压器容量和负载损耗时不需要外接三相
测试电源及调压器、升流等辅助设备，充电一次可连续测量100台次；同时，内部数字合成三相标准正弦波信号（绝非简单的逆变交流输出，保证了非额定条件下各测试项目测试数据的准确性），经功率放大器可提供三相精密交流测试源，容量测试结果准确率达100%。
该仪器除具有体积小、重量轻、测量准确度高、稳定性好等特性外，还采用大屏幕液晶显示窗口、图形式菜单操作并配有汉字提示，集多参数于一屏的显示界面，人机对话界面友好，操作简便、易学等优点,大大提高了工作效率，是各级电力用户、质监部门的*产品。
特点
1、可无源、准确测量各种配电变压器的容量。
2、可测量各种类型变压器的负载损耗、空载损耗、短路电压、空载电流等。
3、可自动进行波形畸变校正，温度校正，电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），操作人员只需根据变压器类型输入校正指数，仪器即可自动计算出校正后的结果，非常适合没有做稍大容量变压器短路试验条件的单位。
4、允许外接电压互感器和电流互感器进行扩展量程测量，可测量任意参数的被试品。
5、电压回路宽量限：电压*大可测量到750V，不用切换档位即可保证精度，不会因电压档位选错而对仪器本身有所损坏。
6、测试仪采用7.0英寸，800×480图形点阵的高亮度、宽温、宽视角、阳光下清晰可视的全触摸型工业级彩色液晶屏。全汉字菜单及图形操作提示实现友好的人机对话，触摸按键使操作更简便，可适应冬夏各季。
7、用户可随时将测试的数据通过微型打印机将结果打印出来。
主要技术参数
|
仪器参数
|
技术指标
|
|
输入特性
|
有源部分：电压测量范围：0～10V
电流测量范围：0～10A
|
|
无源部分：电压测量范围：0～750V 宽量限（可以外接电压互感器）。
电流测量范围：0～100A内部全部自动切换量程（可以外接电流互感器）
|
|
准确度
|
电压、电流、频率：±0.2%
|
|
功率：±0.5%（CosΦ>0.1），±1.0%（0.02<CosΦ<0.1）
|
|
工作温度
|
－10℃～40℃
|
|
充电电源
|
交流160V～260V
|
|
绝缘
|
⑴ 电压、电流输入端对机壳的绝缘电阻≥100MΩ。
⑵ 工作电源输入端对外壳之间可承受工频2kV（有效值）、历时1分钟试验。
|
|
体积
|
320mm×240mm×130mm
|
|
重量
|
3kg
|
