  • 变压器损耗参数测试仪HTB301

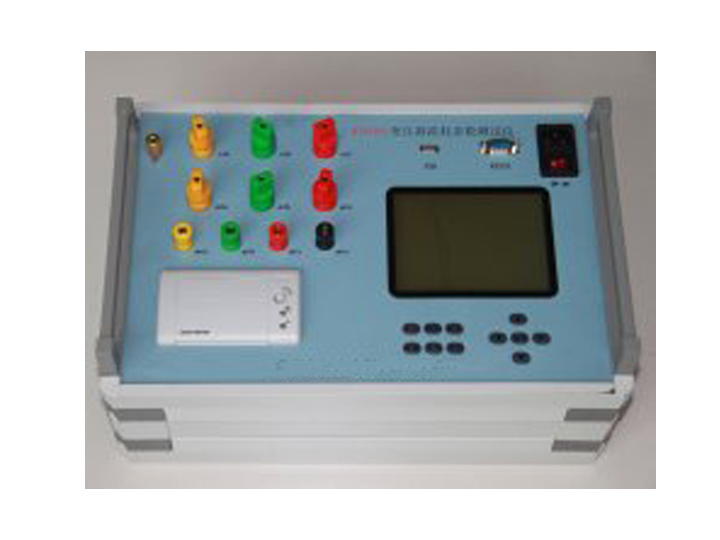

变压器损耗参数测试仪HTB301

关键词:变压器损耗参数测试仪HTB301
产品概述:功能与特点 1.空载损耗的测量:仪器显示三相电压、三相电流、三相功率,仪器显示施加电源波形的畸变率,自动计算出变压器的空载电流折算到额定电压下且进行了波形畸变校正的空载损耗,并显示配电变压器铁芯的型号。 2.负载损耗的测量:显示三相电压、三相电流、三…
在线咨询
产品详情 图片集锦
功能与特点
      1.空载损耗的测量:仪器显示三相电压、三相电流、三相功率,仪器显示施加电源波形的畸变率,自动计算出变压器的空载电流折算到额定电压下且进行了波形畸变校正的空载损耗,并显示配电变压器铁芯的型号。
      2.负载损耗的测量:显示三相电压、三相电流、三相功率,自动计算出变压器的阻抗电压百分比,折算到额定温度、额定电流下的负载损耗,自动判断出配电变压器的线圈型号。
     3.三相变压器单相的测量: 可用于检查变压器单相的缺陷或用于现场无三相电的情况。 仪器可记录三次单相测量的数据,并可根据变压器不同的联结计算出变压器的空载电流、空载损耗、阻抗电压和负载损耗。
    4.零序阻抗的测量:零序阻抗的测量适用于高压侧星形接线带中性点的变压器,仪器可记录零序阻抗、零序电抗、零序电感、阻抗角、零序电阻。
    5.谐波分析功能:仪器具有谐波分析功能,可测量多次谐波的含有率及总畸变率,并带有原始波形及柱状图显示。
    6.损耗查询功能:仪器内部存有国标规定的30kVA-2500kVA的非晶合金(SH15)、S11、S9、S7的空载电流百分比、空载损耗、阻抗电压百分比、负载损耗,可根据变压器的类型、变压器的容量进行查询。
    7.在仪器允许的测量范围可直接测量,超出测量范围可外接电压、电流互感器,仪器可设置外接电压、电流互感器的变比,直接显示施加的电压、电流的值。
   8.仪器采用大屏幕液晶显示,可在同一屏幕显示三相电压、三相电流、三相功率、三相平均电压、平均电流、三相总功率和相关数据。显示使用中文菜单,中文提示,操作简单。
   9.仪器备有U盘接口,可随时将仪器内存储的数据导入U盘,在电脑上查看。
  10.仪器内置存储器,掉电不丢失,可存储400组数据。
  11.仪器自带打印机,可打印测试数据, 也可打印内存浏览数据。
  12.*日历、时钟功能,可进行时间校准。


技术参数



基本测量精度 电压、电流    ±(读数×0.2%+2字)
 功率 (0.2≤cosφ≤1)  ±(读数×1.0% +2字)
电压测量范围 AC  50V ~850V
电流测量范围 AC  0.5A~100A
工 作 电  压 AC  220V±20%
工 作 温  度 10%~85%
环 境 湿  度 10%~85%
存 储 温  度 -20℃~50℃
外 形 尺  寸 395×263×175mm
重    量 7kg(不包括测试线)
