概述
       用频率响应分析法测量变压器的绕组变形，国内始于1994年，目前已有20年的现场应用经验。实践证明，该方法具有较高的检测灵敏度和准确性，能够在变压器不吊罩的条件下，方便地检测出变压器存在的绕组变形现象，符合现场使用的要求。
       根据多年来的现场应用经验，在原有HT1-HT5产品的基础上，我们推出了HT6U产品，之后又推出新一代HT7产品，并对测试软件进行全面的升级，进一步提高了测试速度和抗干扰能力。


特点
    1、HT6U和HT7变压器绕组变形测试仪采用全数字化测试技术，利用DDS数字信号源产生频率*的扫频信号，并通过高精度的AD电路直接采集被测信号的波形，经过增强型数字滤波处理（受干扰频带的宽度仅为中心频率的0.5%～1%,基本不受扫描频点以外的干扰信号影响），依次得到被测扫频信号的“基波”信号幅度，*终获得绕组的频率响应特性曲线。尽管该技术较为复杂，硬件成本也相对较高，但却比其它采用“平均幅度测量技术”的常规产品具备更强的抗干扰能力并且便于保证测试结果的重复性。
    2、HT6U和HT7变压器绕组变形测试仪的技术指标，完全符合DL/T911-2004《电力变压器绕组变形的频率响应分析法》行业标准，并且具备如下实用功能：
   ■  操作简单，测量迅速，测试时间1分钟；
   ■   数字滤波功能，抗干扰能力强、测量数据的稳定性及重复性均得到有效保证；
   ■   智能诊断功能，通过彩色编码条标定曲线间的差异，得出相关系数及诊断结论；
   ■   完全兼容HT1～HT5产品测试数据，并具备调用其它同类产品测试数据的功能；
   ■  具备自校验功能，可有效避免因测试仪及测试线缆故障而导致测量错误的问题；


技术参数

仪器参数	技术指标

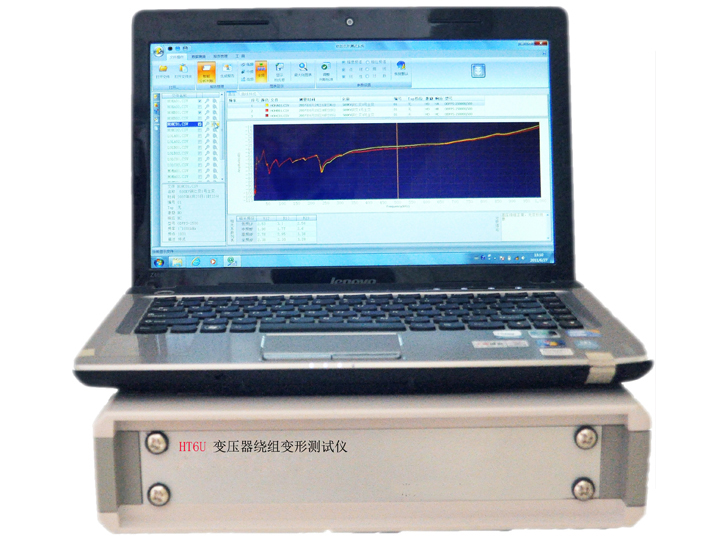

结构	HT6U采用轻便的分体式结构，主机重量4公斤，通过USB与笔记本电脑连接 HT7采用轻便的一体式结构，主机重量4公斤
性能	扫频信号源	通道数：1个
		频率范围： 100Hz～2MHz（HT6U）, 10Hz～10MHz（HT7），频率精度为0.01%
		电压输出：≥10Vp-p
		输出阻抗: 50Ω
	信号测量	测量通道：2个
		测量频率： 100Hz～2MHz（HT6U）, 10Hz～10MHz（HT7）
		输入阻抗：≥50Ω
		保护装置：具备信号输入保护装置
	数据测量	测量方式：线性及对数分布的扫频测量方式
		频率范围： 100Hz～2MHz（*多可分布2000个扫描频点）
		动态范围：-100dB～20dB
		准确度：±0.5dB
		抗干扰性：数字滤波器带宽为测量频率的1%
	数据显示	显示方式：线性／对数，幅频曲线／相频曲线
		频率范围： 100Hz～2MHz（HT6U）, 10Hz～10MHz（HT7）
		智能判断：按DL/T911-2004标准进行智能诊断，显示相关系数及曲线间的差异
		数据格式：Excel数据格式，兼容HT1～HT5仪器的Dat数据格式
	适应环境	温度-20℃～ 50℃,   湿度10%RH ～ 90%RH
	工作电源	单相AC 220V±10%，50Hz
	控制单元      (HT6U)	处理器：酷睿2代
		操作系统：Windows XP/2000
		硬盘容量：≧80GB硬盘（带2个USB接口）
		显示器：TVGA14.1〞彩色液晶显示器（分辨率为1024×768）
