概述

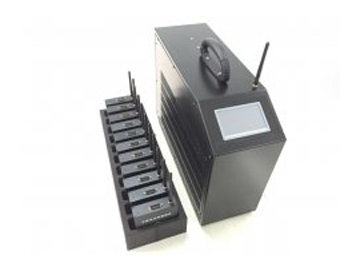

HTFD蓄电池放电仪，数据采集以*新的无线通讯技术，通过无线采集模块可对蓄电池放电过程进行实时监测，监控每节电池的放电过程，实现了全程的在线放电。
HTFD蓄电池放电仪采用PTC陶瓷电阻作为放电负载，TGBT控制技术实现了电流的自动调节与监测、完善的保护功能和新材料的应用完全避免了红热现象。使整个放电过程更安全。
功能特点
l 采作PTC陶瓷电阻，避免了红热现象，使整个放电过程更安全。 自带大屏幕图形LCD、5.0寸触摸屏，全汉化图形界面，操作简单，使用方便。
l 具有无线通讯功能，无线采集盒与放电主机之间通过无线方式进行通讯，简化接线，灵活方便。
l 无线采集盒可对每节电池进行监测，实现对电池组放电过程的完整监控。
l 采用智能单片机ARM控制、液晶中英文显示。菜单操作简单明了。
l 可设定
测试/放电终止条件，包括单体电池电压、电池组终止电压、放电电流、放电时间。
l 可记录测试/放电过程，主要是电池组总容量、总电压、总电流以及电压*低的单体电池的电压变化情况。
l 实时在线显示、检测、记录整组电池的各项参数，测试完成后自动存贮数据；
l 大屏幕液晶显示，全中文菜单提示，操作简便，智能化程度高，
l 可设定并控制电压、电流、时间、容量等参数，自动完成蓄电池组各种参数的测试；自动放电，延长电池的使用寿命。
l 放电完毕，检测的数据可现场转存至U盘；配套的数据处理软件对放电采集的数据信息进行处理，分析电池容量，生成各种图表。
技术指标
|
工作电源
|
AC220V 或 DC110V-220V（电池组直接供电）
|
|
电池组电压
|
DC48V
|
DC110V
|
DC220V
|
DC380V
|
|
放电电流
|
0～300A
|
0～250A
|
0～250A
|
0～250A
|
|
放电终止电压
|
38-60V
|
88-132V
|
176-264V
|
304V-456V
|
|
放电电流精度
|
1%
|
|
电流分辨率
|
0.1A或1%
|
|
电压测试精度
|
0.5%
|
|
通讯接口
|
USB、RS232
|
|
采样间隔
|
10s
|
|
工作环境
|
湿度：5%～90%；温度：0℃～+50℃
|
|
散热方式
|
强制风冷
|
